離子膜法燒堿技術制堿技能是當今世界上*********的制堿技能，具有出資少、出產成本低、產品質量好、無污染等長處，代表了電解制堿技能的發展方向。它的技術設備操控請求嚴厲，對外表的測量精度、穩定性及可靠性都有很高的請求，特別是對介質流量的操控。所以在離子膜法燒堿出產中很多運用具有構造簡單、刻度直觀、裝置保護便利等特色的金屬管轉子流量計來滿足其技術操控請求。
◆金屬管轉子流量計的工作原理及構造：

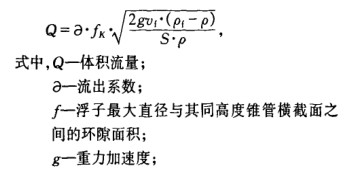

金屬管轉子流量計屬面積式流量計，是依據定壓降變節流面積測流量的基本原理。當流體自下而上流經錐管時，浮子前、后發生差壓作用，浮子就上升或下降位移，當使浮子上升的差壓與浮子所受的重力、浮力及黏性力三者的合力相等時，浮子便處于平衡狀況。因此浮子的位移與流量的巨細存在相應的聯系，浮子的位移通過磁鋼的耦合使平衡組織的平衡桿跟從滾動，帶動指針滾動，在刻度盤上指示出流量值。在此基礎上，通過平衡組織凸輪與調整件的非線性傳動，將對應于流量的轉角信號傳遞給轉換器，后者將轉角信號轉換為4～20 mA的DC電流信號輸出。因為通過了非線性修正，流量測量值與輸出電流信號值線性地呈一一對應聯系。當浮子處于平衡時，被測流體體積流量可由下式計算：
式中：
Q=體積流量；
?=流出系數；
?=浮子***大直徑與其同高度錐管橫截面之間的環隙面積；
g=重力加速度；
υ? =浮子的體積；
ρ?=浮子密度；
ρ=被測流體密度；
S=浮子***大截面積。

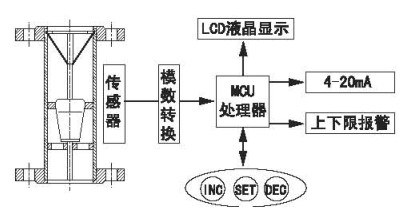

流量計的傳感器由錐管、浮子構成；指示器由刻度盤、指針、凸輪、平衡組織構成；轉換器由角位移轉換器、調整件等構成。金屬管轉子流量計分為現場指示型和電遠傳型兩種。
◆金屬管轉子流量計的應用及選型：
某化工公司自2000年12月投產以來，通過4次擴建，離子膜法燒堿現已到達5萬t／a的規模。現場運用的金屬管轉子流量計共計62臺，有日本東京計裝株式會社制作的，用于現場鹽水、堿液、鹽酸、去離子水、亞硫酸鈉等介質流量的測量。通過3年多的出產，設備基本運行正常。但在停車修理中發現，電解槽B、C陽極液加酸pH值查看回路、淡鹽水加酸pH值查看回路運用的日本東京計裝株式會社制作的SUS304襯ETFE的金屬管轉子流量計面料嚴峻腐蝕變形，致使浮子常常卡住，無法操控pH值查看回路介質的流量，影響了正常出產的進行。通過分析發現，這是因為pH值查看回路的鈦冷卻器換熱用的循環水水質差、換熱面積小及操作不妥等導致鈦冷卻器結垢嚴峻，導致陽極液及淡鹽水溫度過高，長期運行致使金屬管轉子流量計面料腐蝕變形。而電解槽D、E陽極液加酸pH值查看回路運用的是開封外表廠的不選用面料構造、完全由Ti材構成的金屬管轉子流量計卻未發現腐蝕變形狀況。所以在測量高溫腐蝕性介質時，盡量防止選用面料構造，而選用金屬構造，以進步外表的可靠性。
另外，電解槽C、D陽極液進口總管運用的電遠傳功能的金屬管轉子流量計在運用過程中指示波動過大，而且丈量組織與指示組織法蘭銜接處泄漏嚴峻。拆開查看發現，指示波動過大是因為機械加工的精度和阻尼體系方面的因素。給阻尼體系加入硅油后狀況有所改善，而法蘭銜接處泄漏是因為運用的石棉墊片在高溫下開裂變形所致，替換聚四氟乙烯墊片再無任何泄漏。而日本東京計裝的流量計卻沒有出現上述狀況。下面介紹該外表常用的防腐資料。
(1)鹽水是離子膜設備的基本介質，耐鹽水腐蝕性能好的金屬資料是鈦、鉭，非金屬資料為聚偏二氟乙烯(PⅧF)和PVC，石河子化工廠測量鹽水的流量計均選用鈦材，運用狀況良好；
(2)堿液是另一種重要介質，耐堿液腐蝕性能好的金屬資料主要有鎳和各種商標的不銹鋼，石河子化工廠測量堿液均選用SUS316L原料，作用較好；
(3)設備中常用31％(質量分數)高純鹽酸，腐蝕性很強，接液部原料應選用鉭材，石河子化工廠選用的是SUS304內襯PVC的流量計；
(4)設備中常常運用去離子水及氮氣，均為非腐蝕性介質，接液部原料應選用不銹鋼，石河子化工廠選用的是SUs304奧氏體不銹鋼。
以上是常用介質的選材，在運用中應結合現場實際狀況，如電解廠房歸于防爆場所，電遠傳型應選用隔爆型或本安防爆型的流量計。另外，還應依據實際丈量值的流量范圍加以選用。
◆金屬管轉子流量計的裝置及運用保護：
1裝置
(1)流量計有必要筆直裝置在無轟動的管道上，不該有明顯的歪斜，歪斜角度通常不超過5。。
(2)為便利修理、替換流量計及清潔測量管道，除裝置現場有足夠空間外，在流量計上、下流應裝置必要的閥門。通常狀況下，流量計前面用全開閥，后邊用流量調理閥，并在流量計的位置設置管路管道，裝置旁通閥。
(3)關于臟污流體，應在流量計上游人員處裝置過濾器，帶有磁性耦合的金屬管轉子流量計用于測量含鐵磁性雜質流體時，應在外表前裝置磁過濾器。
(4)流體在錐管內流動方向由下至上，不能倒流，為防止因流體倒流或水錘現象損壞流量計，應在其下流裝置單向閥。
(5)如被測流體為脈動流形成浮子跳動而不能正常測量時，應在丈量計上游裝置適當尺度的緩沖器或定值器，以消除或減弱脈動。
2運用及保護
(1)運用流量計前應查看外表運行及各部分活動是不是正常，浮子在錐管內活動是不是靈活，指示部分是不是可靠跟從。
(2)運用時應緩慢地開啟上游閥門至全開，然后調理下流調理閥調理流量；當流量計停止運用時，應先緩慢地封閉全開閥，然后再封閉流量調理閥。
(3)運用耐腐蝕型流量計時有必要采納措施防止流量計驟熱、驟冷的沖擊而形成流量計面料資料的剝離與損害，影響測量的準確性。
(4)流量計在運用中，如果指針因為流體狀況不穩而形成抖動，不易讀數時，可在阻尼組織中注人少許硅油，以增加阻尼作用。
(5)當需求修理流量計浮子組件時，應從管路上拆下流量計。拆裝及清潔時一定注意不要損害浮子的***大徑部，不要碰彎浮子導向桿。
(6)依據測量介質清潔程度、腐蝕性狀況，定期對流量計進行查看和修理。
(7)加強崗位操作人員的培訓，消除因為操作不妥而導致的外表損壞，延伸外表運用壽命。
4結語
隨著機械加工和智能化技能的發展，金屬管轉子流量計的應用范圍更加廣泛。熟悉和掌握金屬管轉子流量計的工作原理和構造，進一步進步運用和保護水平，真實表現外表“火眼金睛”的功效。
