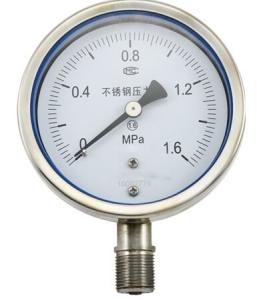

 銹鋼壓力表的全部零件均采用不銹鋼制造，其中主要零件采用0Crl7Ni12Mo2(316)材料，適合有腐蝕性氣體環境中，檢測較強腐蝕性介質的壓力。廣泛應用于石油、化工、光纖、冶金、電站、醫藥及食品等工業部門。耐震型不銹鋼壓力表，適用在劇烈振動環境里，當檢測具有強烈脈沖介質的壓力時，指針示值有較高的準確度和穩定性，并且使用壽命長。因此，具有更廣泛的用途。 | ||

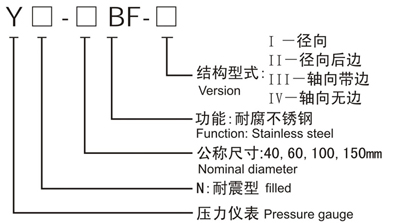

| 型號標示 | ||
 | ||
| 結構原理 | ||
| 全不銹鋼壓力由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。 全不銹鋼壓 力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。 | ||
| 導壓系統及外殼籌的材質 | ||
| 零件名稱材料牌號接頭0Crl7Ni2Mo2(316)、0Crl8Ni9(304)彈簧管0Crl7Ni2Mo2(316)、0Crl8Ni9(304)表殼、表蓋0Cr8Ni9 | ||
| 主要技術參數 | ||
| 型 號Y-40BF-IVY-60BFYN-60BFY-100BFYN-100BFY-150BFYN-150BF精度等級±2.5％±2.5％±1.6％測量范圍Mpa0～60～0.25至(to)600～0.1至(to)60-0.1～0-0.1～0.15至(to)2.4-0.1～0.06至(to)2.4接口螺紋1／8NPTM14×1.5、Gl／4、1／4NPTM20×1.5、 G1／2、G3／8、1／2NPT 環境溫度-40～70℃-40～70℃-25～70℃環境振動頻率不大于25Hz振幅不大于lmm | ||
| 注：φ100、φ150的壓力至100Mpa、160Mpa、250Mpa。 |
