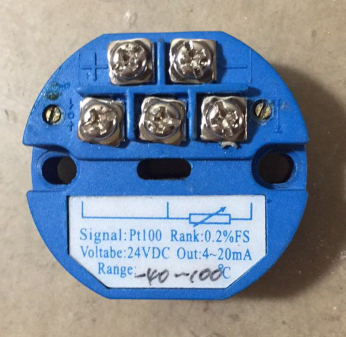

SBW溫度變送器模塊一般由測溫傳感器探頭和兩線制固體電子單元組成，它選用固體模塊形式將溫度傳感器探頭直接安裝在接線盒內，形成一體化的變送器。一體化溫度變送器是溫度傳感器與變送器的wm****結合，以十分簡捷的方法把-200-1600℃范圍內的溫度信號變換為二線制4—20mADC的電信號傳輸給顯示儀、調節器、記錄儀、DCS等，實現對溫度的準確測量。SBW溫度變送器模塊通常分為熱電阻和熱電偶兩種類型。
SBW溫度變送器模塊是由基準單元、R/V變換單元、線性電路、反接維護、限流維護、V/I變換單元等組成。測溫熱電阻信號變換擴大后，再由線性電路對溫度與電阻的非線性聯系進行補償，經V/I變換電路后輸出一個與被測溫度成線性聯系的4到20mA的恒流信號。有些溫度變送器增加了顯示單元，有些還具有現場總線功能。
熱電偶型溫度變送器則一般由基準源、冷端補償、擴大單元、線性化處理、V/I變換、斷偶處理、反接維護、限流維護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償擴大后，再由線性電路消除熱電勢與溫度的非線性差錯，***終擴大變換成4到20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電維護電路。當熱電偶斷絲或接解不良時，變送器會輸出***大值以使外表堵截電源。
SBW溫度變送器模塊具有結構簡略、節省引線、輸出信號大、抗干擾能力強、線性好、顯示外表簡略、固體模塊抗震防潮、有反接維護和限流維護、作業可靠等優點。它的運用范圍非常廣范，既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢查設備中和外表盤上運用。
